串聯諧振選型解決方案-200kVA-100kV-50kV發電機交流耐壓裝置

責任編輯： 人氣： 發表時間：2024-07-08 16:36:57

• MSXB（F）-200kVA-100kV-50kV發電機交流耐壓裝置

  一、被試品對象及試驗要求（被試品客戶提供）
  1、20kV/1000MW 發電機的交流耐壓試驗，電容量≤0.28uF，試驗頻率 45-55Hz， 試驗電壓 43kV，試驗時間 1min。
  2、35kV/31500kVA 主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率 30-300Hz， 試驗電壓不超過 68kV，試驗時間 1min。
  3、10kV/300mm²電纜 3km 的交流耐壓試驗，電容量≤1.1265uF，試驗頻率 30-300Hz，試驗電壓 22kV，試驗時間 60min。
  4、35kV 開關、互感器的交流耐壓試驗，試驗頻率 30-300Hz，試驗電壓不超過 95kV，試驗時間 1min。
  二、工作環境
  1. 環境溫度：－10℃ –50℃;
  2. 相對濕度：≤90%RH;
  3. 海拔高度: ≤3000 米；
  三、裝置主要技術參數及功能
  1. 額定容量：200kVA；
  2. 輸入電源：單相 220 或三相 380V 電壓，頻率為 50Hz；
  3. 額定電壓：50kV；100kV
  4. 額定電流：4A；2A
  5. 工作頻率：45-300Hz；
  6. 裝置輸出波形：正弦波
  7. 波形畸變率：輸出電壓波形畸變率≤1%；
  8. 工作時間：額定負載下允許連續 5min；過壓 1.1 倍 1 分鐘；- 3 -
  9. 溫 升：額定負載下連續運行 5min 后溫升≤65K；
  10.品質因素：裝置自身 Q≥30(f=45Hz)；
  11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部 分)；
  12.測量精度：系統有效值 1.5 級；
  四、設備遵循標準
  GB10229-88 《電抗器》
  GB1094 《電力變壓器》
  GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
  DL/T 596-1996 《電力設備預防性試驗規程》
  GB1094.1-GB1094.6-96 《外殼防護等級》
  GB2900 《電工名詞術語》
  GB/T16927.1~2-1997 《高電壓試驗技術》
  五、裝置容量確定
  設計四節電抗器，則單節電抗器為 50kVA/25kV/2A/35H，裝置總容量為 200kVA。
  驗證：1、20kV/1000MW 發電機的交流耐壓試驗，電容量≤0.28uF，試驗頻率 45-55Hz，試驗電壓 43kV，試驗時間 1min。
  使用電抗器兩節串聯（系數 1.05）兩組并聯，則 L=35×2×1.05/2=37H ，則：
  試驗頻率：f=1/2π√LC=1/(2×3.14×√37×0.28×10-6)=49.45Hz
  試驗電流：I=2πfCU 試 =2π×49.45×0.28×10-6×43×103=3.74A
  2、10kV/300mm2 電纜 3km 的交流耐壓試驗，電容量≤1.1265uF，試驗頻率 30-300Hz，試驗電壓 22kV，試驗時間 60min。
  使用電抗器四節并聯，則 L=35/4=8.75H ，則：試驗頻率：f=1/2π√LC=1/(2×3.14×√8.75×1.1265×10-6)=50.69Hz
  試驗電流：I=2πfCU 試 =2π×50.69×1.1265×10-6×43×103=7.89A

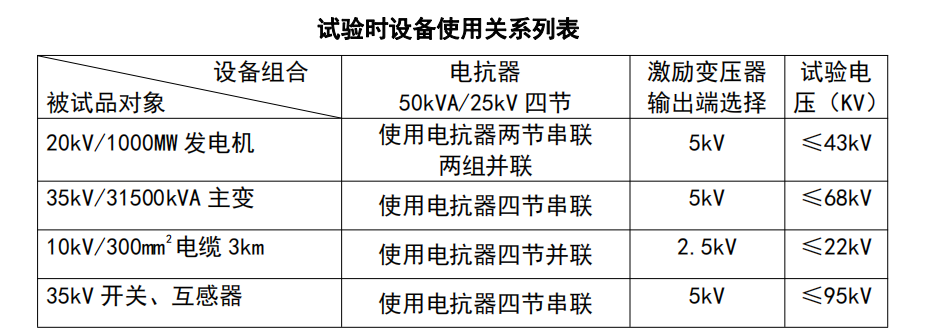

  裝置容量定為 200kVA/100kV，分四節電抗器，電抗器單節為 50kVA/25kV/2A/35H，
  使用電抗器串并聯能滿足上述被試品的試驗要求。
