1350kVA/54kV串聯諧振裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSXZ(f）1350kVA/54kV串聯諧振裝置
|
產品別稱： |
串聯諧振,串聯諧振試驗,串聯諧振耐壓試驗裝置,調頻串聯諧振試驗裝置,串聯諧振裝置,武漢市木森電氣有限公司 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
1350kVA/54kV串聯諧振裝置選型找武漢市木森電氣有限公司,適用以下范圍的交流耐壓試驗：10kV/300mm2電纜,10kV/300mm2電纜,35kV/240mm2電纜,35kV/300mm2電纜 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
變頻串聯諧振系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
串聯諧振耐壓試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。
滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。

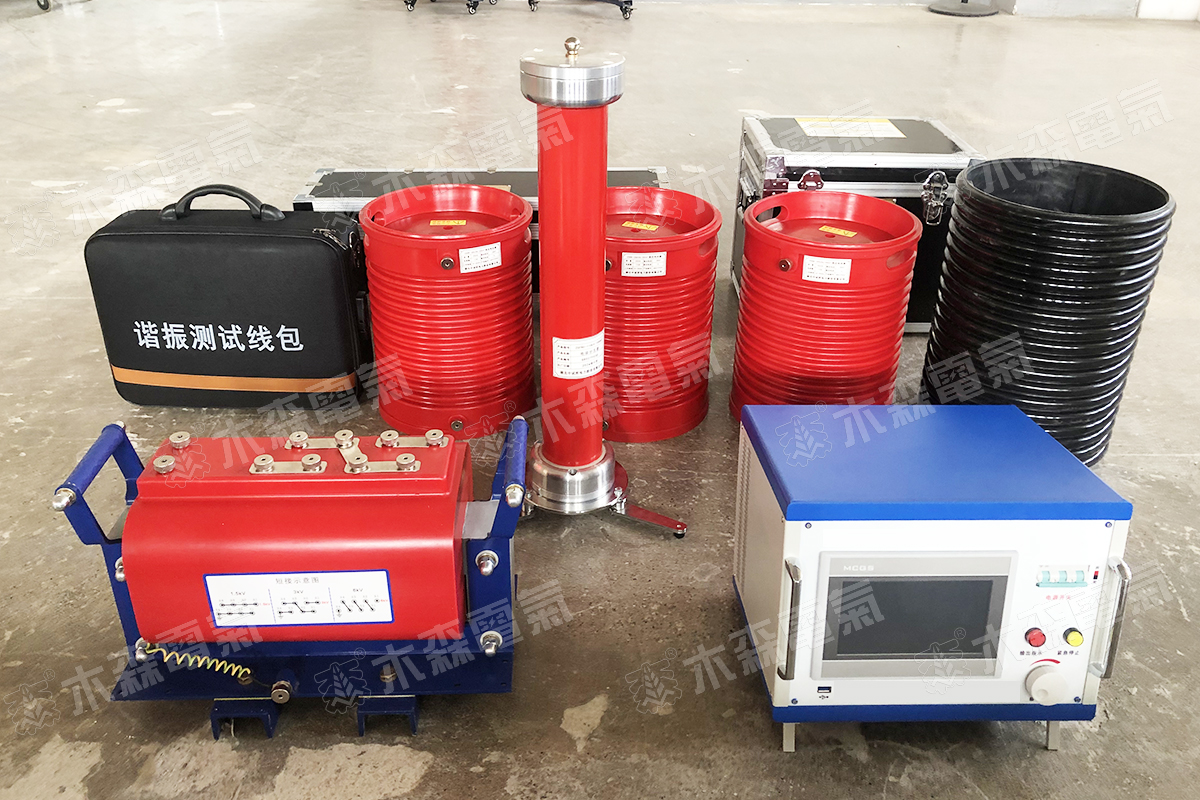

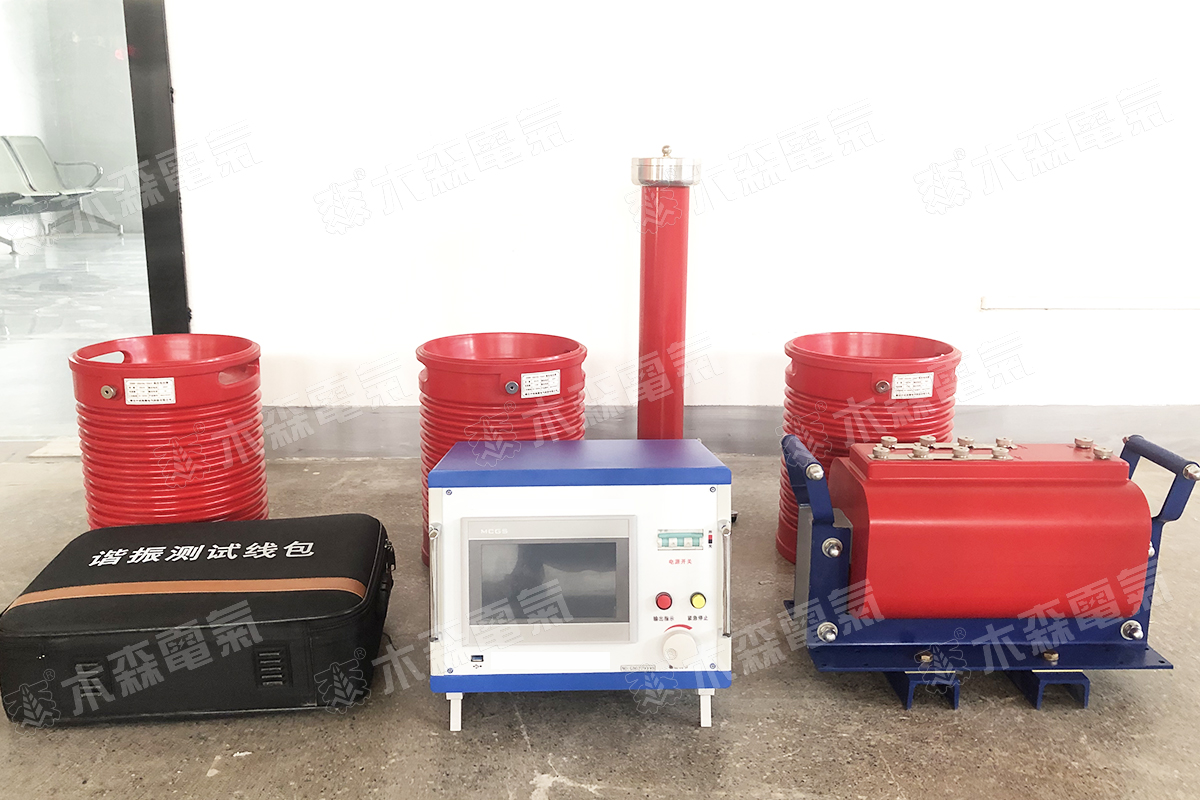

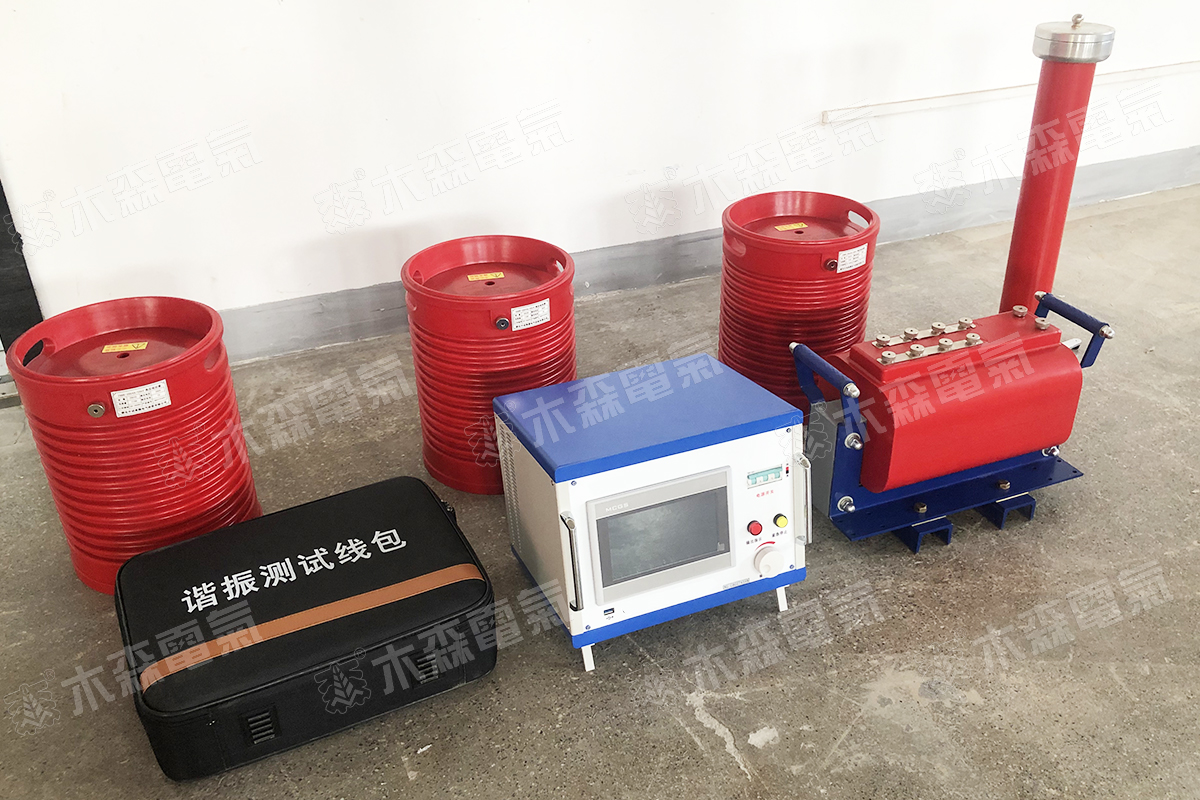

MSXZ(f)-1350kVA/54kV串聯諧振耐壓試驗裝置：該裝置主要針對35kV、110kV電纜，110kV主變、35kV、110kV及以下電壓等級GIS、開關等變電站設備的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。35kV/300mm2 電纜 10km 的交流耐壓試驗，電容量≤1.945uF，試驗頻率 30~300Hz，試驗電壓 52kV，試驗時間 60min。
我公司串聯諧振試驗裝置主要功能及其技術特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-37kVA/3/6/15kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-F-75kW/220/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-112.5kVA/27kV | 4臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 5 | 內部連接線 | 1套 |
注：1.串聯諧振耐壓試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-37kVA/3/6/15kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-F-75kW/220/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-112.5kVA/27kV | 4臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 5 | 內部連接線 | 1套 |
設備主要配置：
激勵變壓器MSB-37kVA/3/6/15kV/0.4kV
|
額定容量 |
37kVA |
|
輸入電壓 |
0～400V，單相 |
|
輸出電壓 |
3/6/15kV |
|
結構 |
干式 |
|
重量 |
約195kg |
變頻電源MSXZ-f-75kW/380V
|
額定輸出容量 |
75kW |
|
工作電源 |
380V±10%（三相），工頻 |
|
輸出電壓 |
0～400V單相 |
|
額定輸入電流 |
114A |
|
額定輸出電流 |
187.5A |
|
電壓分辨率 |
0.01kV |
|
電壓測量精度 |
1.5% |
|
頻率調節范圍 |
30～300Hz 分辨率≤0.1Hz 穩定度0.1% |
|
運行時間 |
額定容量下連續60min |
|
噪聲水平 |
≤50dB |
高壓電抗器MSDK-112.5kVA/27kV
|
額定容量 |
112.5kVA |
|
額定電壓 |
27kV |
|
額定電流 |
4.17A |
|
電感量 |
32H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
干式 |
|
重量 |
約125kg |
電容分壓器FRC-110kV/1000pF
|
額定電壓 |
110kV |
|
高壓電容量 |
1000pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
1500：1 |
|
測量精度 |
有效值1.5級 |
|
重量 |
約9kg |
產品圖集
 |
 |
 |
諧振-展示/串聯諧振-整體調試540-270.jpg) |
諧振-展示/串聯諧振-整體調試1000-500.jpg) |
諧振-展示/串聯諧振-整體調試1620-540.jpg) |
諧振-展示/諧振電抗器.jpg) |
諧振-展示/電抗器展示2.jpg) |
諧振-展示/電抗器展示7.jpg) |
諧振-展示/勵磁變壓器4.jpg) |
諧振-展示/勵磁變壓器5.jpg) |
諧振-展示/勵磁變壓器6.jpg) |
諧振-展示/變頻電源3.jpg) |
諧振-展示/諧振展示.jpg) |
諧振-展示/串聯諧振打包-6.jpg) |
產品證書
諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振耐壓試驗裝置計算機著作權 |
串聯諧振耐壓試驗裝置產品專利 |
ISO質量管理體系認證證書 |
注：1.串聯諧振耐壓試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
2、我們售出的串聯諧振耐壓試驗裝置三年免費維護、長期提供備品備件。
3、保修期內串聯諧振耐壓試驗裝置軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到串聯諧振耐壓試驗裝置修好。
7、木森電氣所提供的串聯諧振耐壓試驗裝置專機專號，終生維修。
