互感器綜合特性測試儀
關于產品購買、技術維護等服務，歡迎致電！聯系我們

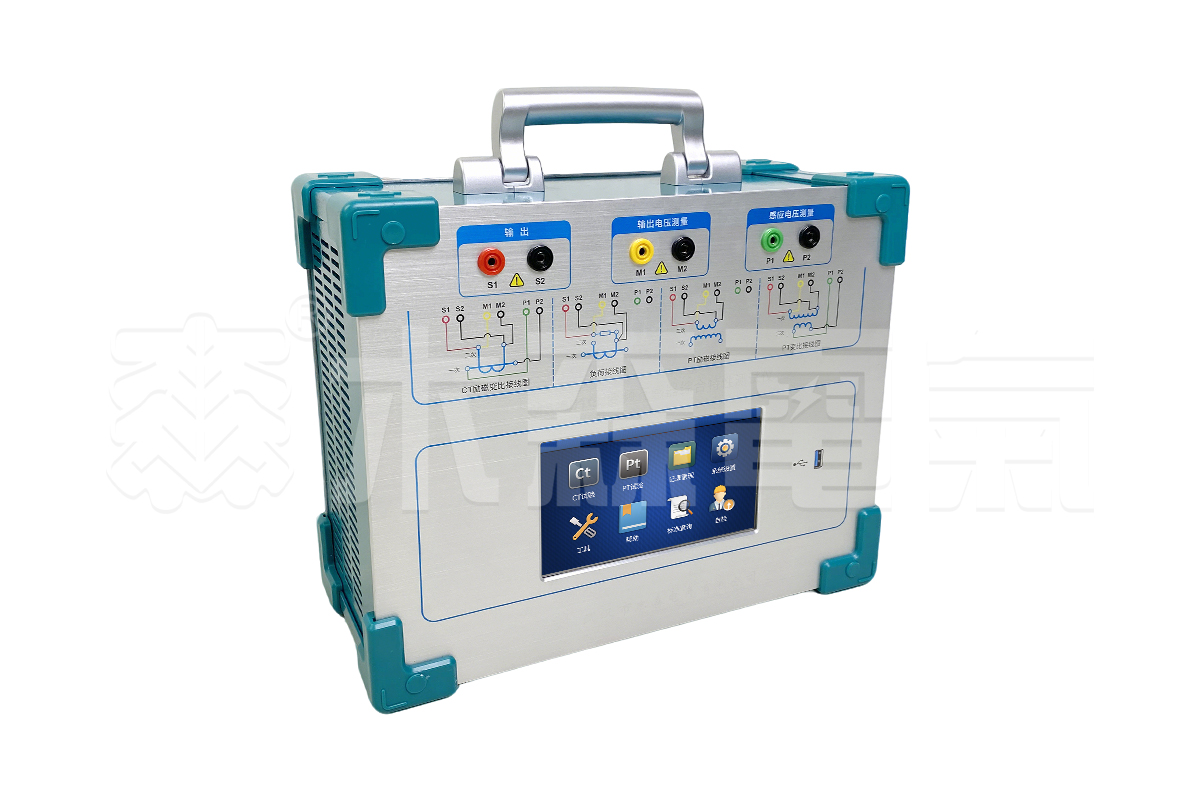

MS-601G互感器綜合特性測試儀
|
產品別稱： |
互感器綜合測試儀,互感器特性測試儀,互感器綜合特性測試儀,互感器全自動綜合測試儀,全自動互感器測試儀,電流互感器綜合測試儀 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT） |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
主要技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、可精確測量變比差與角差，比差最大允許誤差±0.05%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
4、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7、簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
7、中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
8、彩LCD液晶觸摸屏，全中文彩色圖形界面以及全觸摸輸入控制方便人機交互。
9、儀器自帶USB2.0接口。
10、測試結果可用U盤導出數據，程序可用U盤升級，方便快捷。
11、裝置內置大容量?jī)?nèi)存，可存儲數1000組測試數據，掉電不丟失。
產品參數
| MS-601G | ||
| 測試用途 | CT， PT | |
| 輸出 | 0~180Vrms，12Arms，36A（峰值） | |
| 電壓測量精度 | ±0.1% | |
| CT變比 測量 |
范圍 | 1~40000 |
| 精度 | ±0.05% | |
| PT變比 測量 |
范圍 | 1~40000 |
| 精度 | ±0.1%±3個字 | |
| 相位測量 | 精度 | ±2min |
| 分辨率 | 0.5min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 精度 | 0.2%±2mΩ | |
| 交流負載測量 | 范圍 | 0~1000VA |
| 精度 | 0.2%±0.02VA | |
| 輸入電源電壓 | AC220V±10%，50Hz | |
| 工作環境 | 溫度：-10οC~50οC， 濕度：≤90% | |
| 主機尺寸、重量 | 尺寸360 mm×240 mm×200mm 重量<8kg | |
