SF6無局放試驗裝置
SF6無局放試驗裝置
SF6無局放試驗裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們

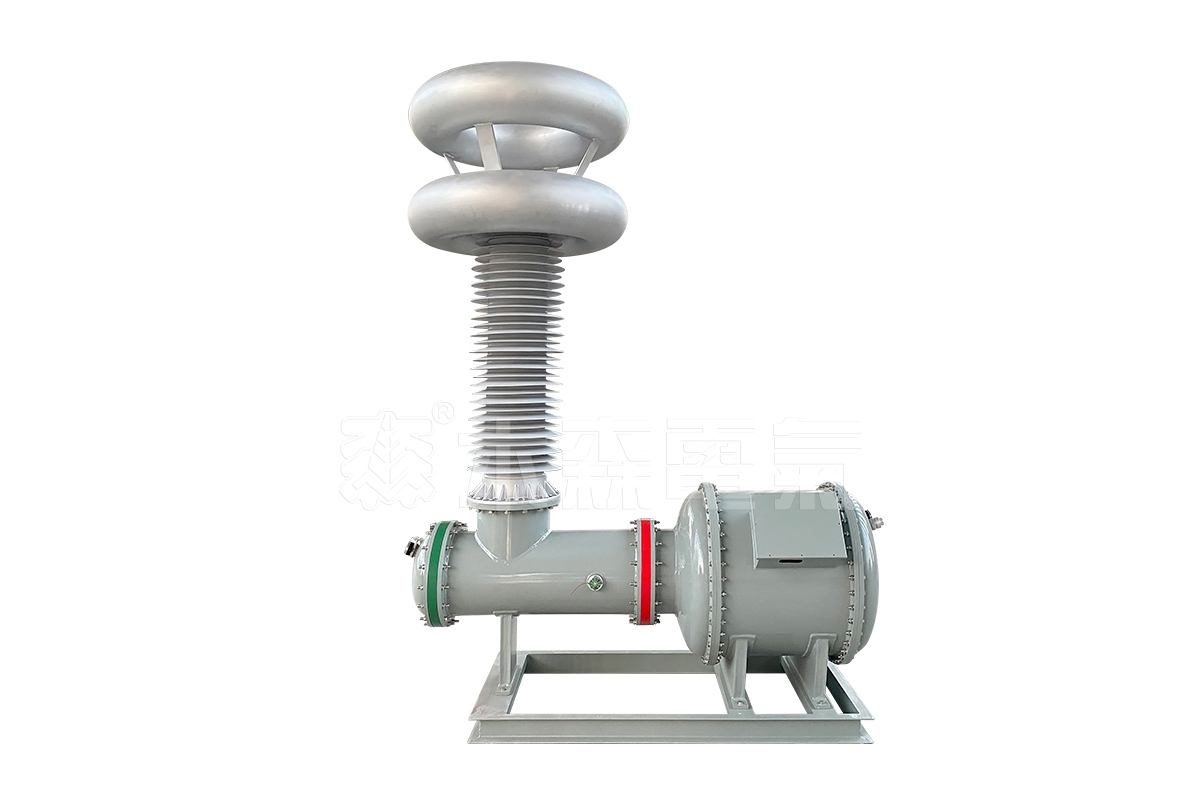

YDQW- 50kVA/250kVSF6無局放試驗裝置
|
產品別稱： |
充氣式局放試驗變壓器,充氣式局部放電工頻試驗變壓器,充氣式局放高壓試驗變壓器,充氣式局放高壓試驗裝置 |
|
參考標準: |
|
|
產品特點： |
充氣式無局放試驗變壓器 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
YDQW- 50kVA/250kV SF6無局放試驗裝置滿足110kV高壓電氣設備的交流耐壓和局部放電測量測試要求，特別是電氣設備制造廠對出廠設備局部放電測量的試驗要求。
裝置由無局放試驗變壓器（內置高壓測量、無局放保護電阻、耦合電容器）、隔離濾波變壓器、無局放調壓控制臺組成。
裝置的最核心優勢：
SF6氣體在均勻電場中絕緣強度極高，且內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低（<1pC），為高精度測量提供保障。
|
工作環境 |
（1）環境溫度：-10℃～+50℃； （2）相對濕度：≤90%RH； （3）海拔高度: ≤1500米； |
|
裝置組成 |
YDQW-50kVA/250kV充氣無局放試驗變壓器 TC-50kVA/0.38kV無局放調壓控制臺 GLB-50kVA/400V隔離濾波變壓器 內置OWF-250kV耦合電容器 內置XR-250kV/2A無局放保護電阻 |
產品參數
1、YDQW-50kVA/250kV/400V 1臺
① 額定容量：50kVA
② 輸入電壓：400V
③ 輸出電壓：0—250kV
④ 輸出電流：200mA
⑤ 測量電壓：100V
⑥ 系統局放量:≤5PC, 額定電壓下
⑦ 測量精度：1.5%；
⑧ 絕緣介質：SF6
⑨ 尺寸：2180*900*2780mm，占地2180*900mm，總高2780mm
⑩ 重量：總體854kg，其中本體822kg，均壓環32kg；
? 過流能力：在110%In額定電流持續運行1min工況情況下，過電流對試驗變壓器繞組均不應造成熱損壞和繞組變形
? 過壓能力：在110%Un額定電壓持續運行60s，不應造成試驗變壓器任何損壞
2、無局放調壓器操作臺：50kVA/380V
① 額定容量：50kVA
② 輸入電壓：AC 380V±10%,50hz；
③ 輸出電流：125A
④ 輸出電壓：0—430V
3、隔離濾波變壓器GLB--50kVA
隔離濾波裝置，可以有效摒除電源中存在的雜波及各種干撓。
① 輸入電壓：400V±10%
② 輸出電壓：400V±10%
③ 額定容量：50kVA
④ 空載損耗≤5%
4、耦合電容器OWF-250kV
內置耦合電容器。在進行局部放電測量試驗時使用，內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低（<1pC），為高精度測量提供保障。
① 額定電壓：250kV；
② 電容量：400PF;
③ 局 放量：≤5PC，包含在整套裝置中。
產品圖集
 |
 |
產品證書
諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
