高壓介損絕緣綜合測試儀（車載）
|
產品別稱： |
介質損耗測試儀,介損測試儀,高壓介質損耗測試儀,介質損耗測量儀,介損儀,異頻介質損耗測試儀 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
適用于500kV 及以下變電站等強電磁干擾現場的介損測試。 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。高壓介損絕緣綜合測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出單頻45Hz~65Hz及雙頻47.5Hz52.5Hz、45.0Hz55.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz純正弦波，自動加壓，可提供最高12kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
1、具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。
2、具有反接線低壓屏蔽、高壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
3、具有外施電壓和外加CN的測量功能。
4、具有CVT變比測量功能，滿足35～500kV等級CVT裝置的變比測量。
5、具有多通道同時測量功能，是可以同時測試四個被試品的介質損耗值。
6、具有絕緣電阻測試功能，可進行極化指數、吸收比以及絕緣電阻的測試。
7、具有LCR自動測量功能，可以對電感、電容、電阻進行測量
8、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
9、過流保護功能，在試品短路或擊穿時儀器不受損壞。
10、內附標準電容和高壓電源，便于現場測試，減少現場接線。
11、儀器采用超大屏幕液晶顯示，操作簡單，測試過程通過漢字菜單提示操作。
12、儀器里功能界面下有對應的接線圖，極大方便操作者接線。
13、具備中英文切換功能。
產品參數
| 1 | 使用條件 | -15℃-40℃ | RH＜80% | ||||
| 2 | 抗干擾原理 | 變頻法 | |||||
| 3 | 電 源 | AC 220V±10% | 允許發電機 | ||||
| 4 | 高壓輸出 | 0.5kV-10kV | 每隔0.1kV | ||||
| 精 度 | 2% | ||||||
| 最大電流 | 200mA | ||||||
| 容 量 | 2000VA | ||||||
| 5 | 自激電源 | AC 0V∽50V/15A | 單 頻 45.0Hz-65.0Hz 任意可調 雙頻 45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ |
||||
| 6 | 分 辨 率 | tgδ: 0.001% | Cx: 0.001pF | ||||
| 7 | 精 度 | △tgδ:±(讀數*1.0%+0.040%) | |||||
| △C x :±(讀數*1.0%+1.00PF) | |||||||
| 8 | 測量范圍 | tgδ | 無限制 | ||||
| C x | 15pF ＜ Cx ＜ 300nF | ||||||
| 10KV | Cx=(Cx1+Cx2+Cx3+Cx4)＜ 60 nF | ||||||
| 5KV | Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF | ||||||
| 1KV | Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||||||
| CVT測試 | Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||||||
| 9 | LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||||
| LCR測量精度 | 1% | 角度分辨率 | 0.01 | ||||
| 10 | CVT變比范圍 | 10∽10000 | |||||
| CVT變比精度 | 1% | CVT變比分辨率 | 0.01 | ||||
| 11 |
絕緣電阻 | 直流高壓0.5-10kV 精度：±（讀數×2%+10V） | |||||
| 精度：±（讀數×5%+0.1MΩ） | |||||||
| 11 | 外型尺寸 (主機)(mm) | 485*270*462 | |||||
| 外型尺寸 (附件)(mm) | 440*370*150 | ||||||
| 12 | 存儲器大小 | 200組 支持U盤數據存儲 | |||||
| 13 | 重量（主機） | 29.8kg | |||||
| 重量（附件箱） | 6.9kg | ||||||

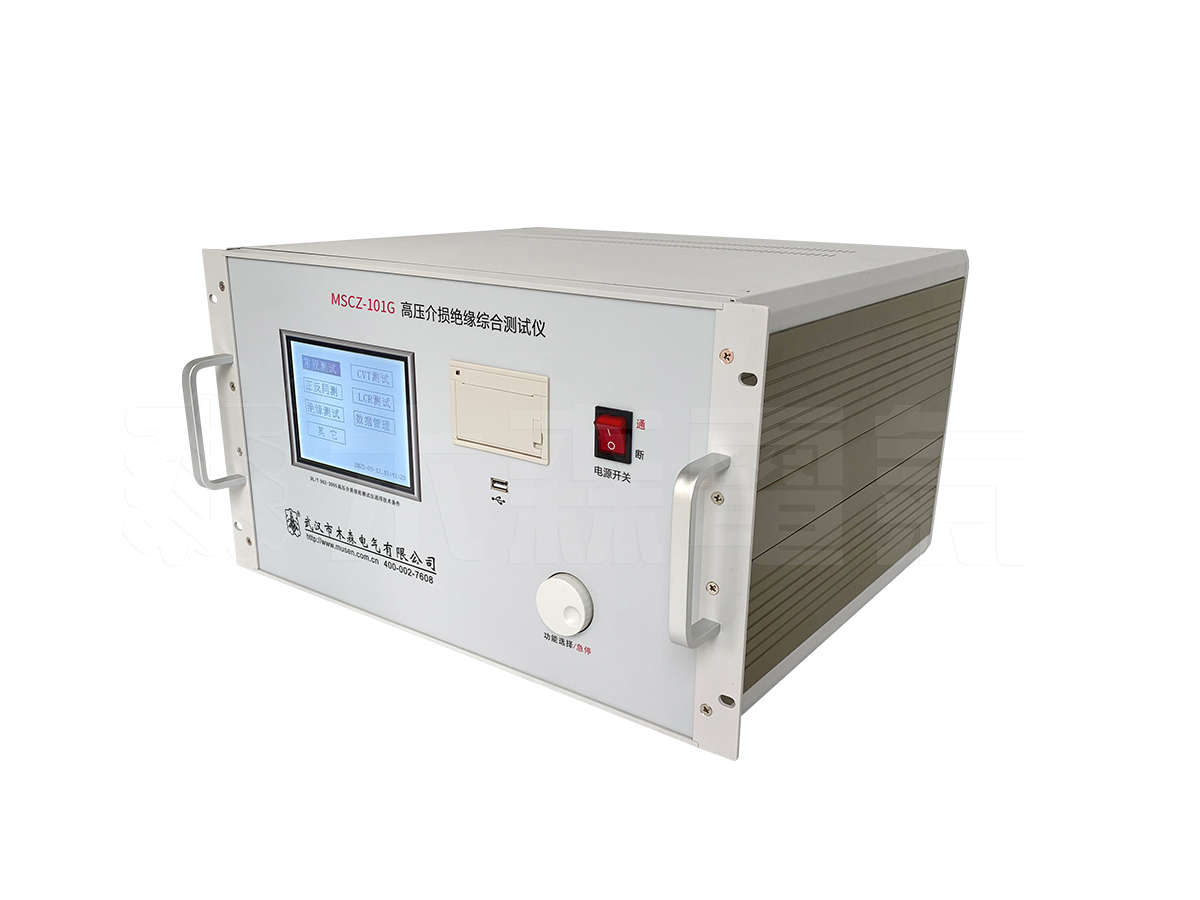

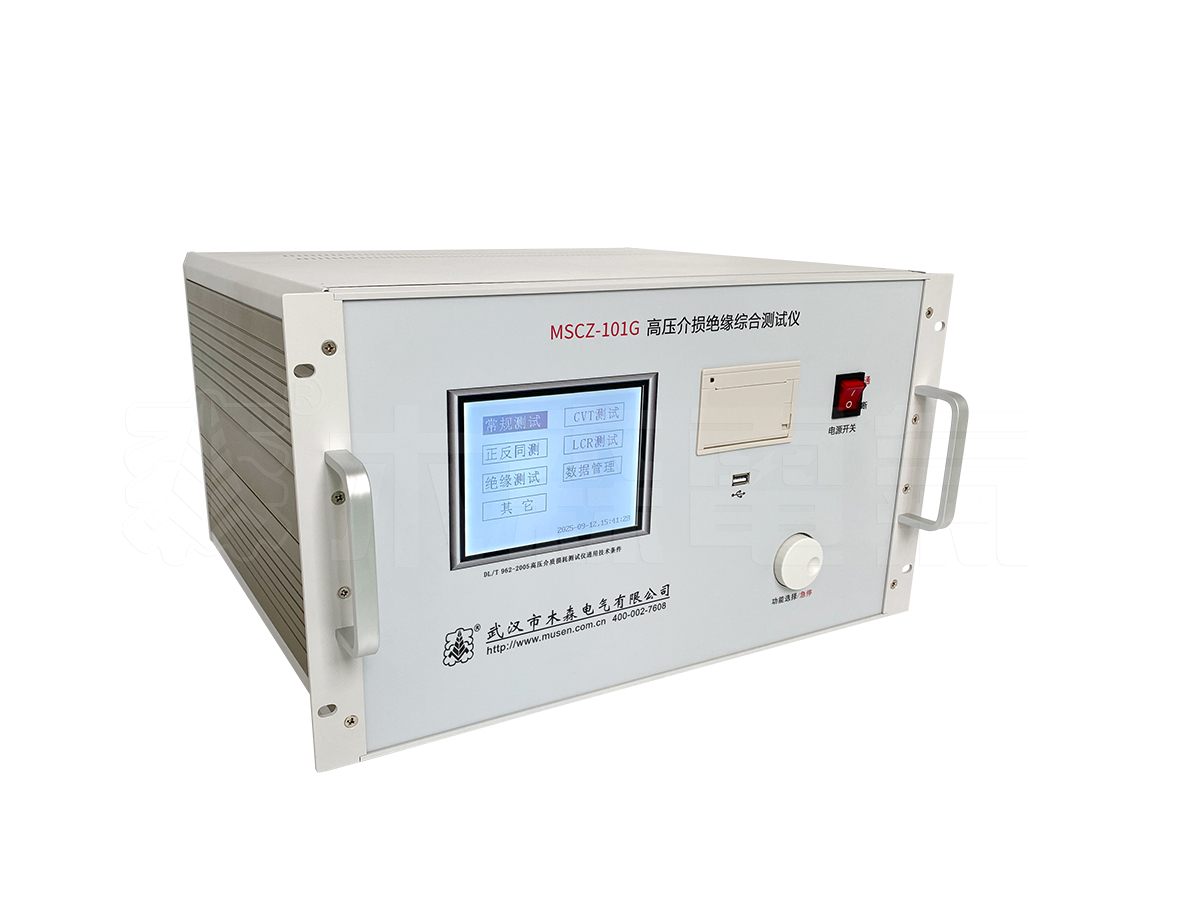

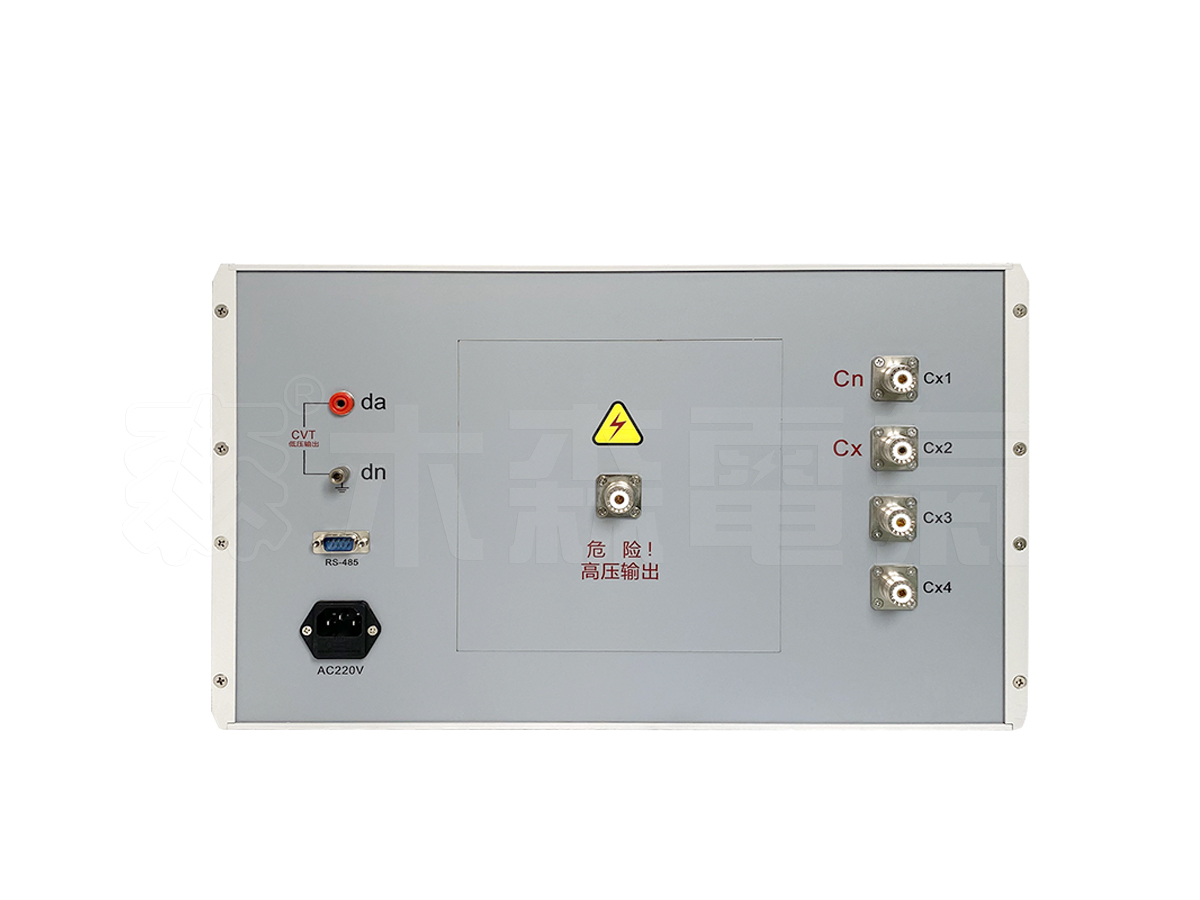

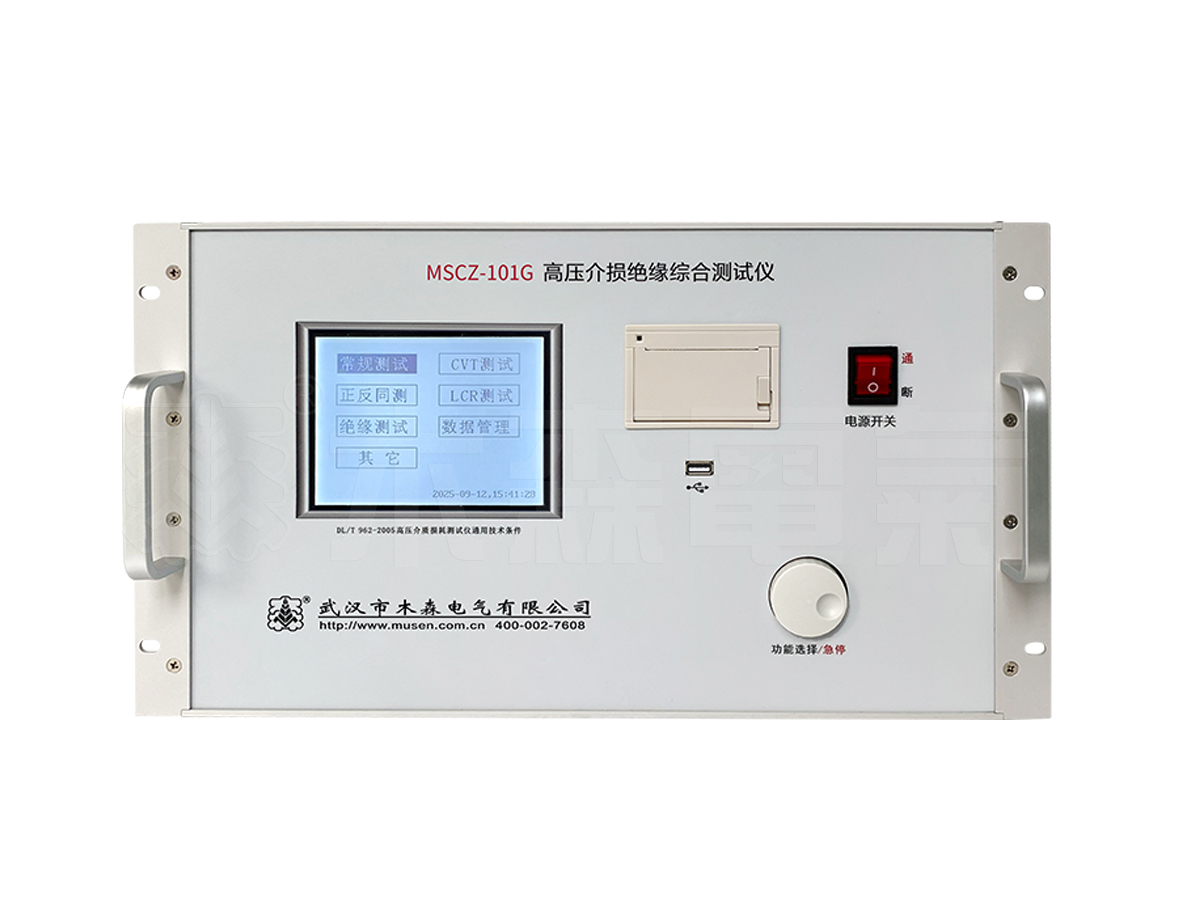

產品圖集
