35kV變電站電氣試驗項目有哪些？
-
責任編輯：
人氣：
發表時間：2024-03-25 15:37:34
35kV變電站高壓電氣試驗是確保電力系統安全穩定運行的重要環節。其主要目的在于檢查高壓設備的絕緣性能、導電性能以及其他電氣性能，以確保這些設備在正常運行時不會因電氣故障導致安全問題。以下是一些常見的35kV變電站高壓電氣試驗項目：
1、絕緣電阻測試：使用兆歐表測量設備絕緣電阻，判斷設備是否存在絕緣老化或破損的情況。
2、直流泄漏電流及直流耐壓試驗：通過施加直流電壓，測量設備的泄漏電流，以評估設備的絕緣性能。
3、介質損耗因數測試：測量設備的介質損耗，以判斷設備的絕緣性能是否良好。
4、繞組直流電阻測試：測量設備繞組的直流電阻，以判斷繞組是否存在故障或異常。
5、交流耐壓試驗：使用串聯諧振耐壓試驗裝置對設備進行高壓交流耐壓試驗，以評估設備在高電壓下的電氣性能。
此外，還有繞組變形試驗、感應耐壓試驗及局放測試等，這些試驗都是為了全面評估設備的電氣性能，確保設備在正常運行時能夠滿足電力系統的需求。
在進行高壓電氣試驗時，必須嚴格遵守安全操作規程，確保試驗人員的安全。試驗人員應熟悉試驗設備的操作方法和性能，并制定和執行相應的安全措施。在試驗過程中，試驗人員應保持警惕，注意觀察設備的運行狀態和試驗數據的變化，及時發現和處理異常情況。
總之，35kV變電站高壓電氣試驗是確保電力系統安全穩定運行的重要措施之一，需要嚴格按照相關規定和操作規程進行。通過有效的試驗和檢測，可以及時發現和處理潛在的安全隱患，保障電力系統的穩定運行。

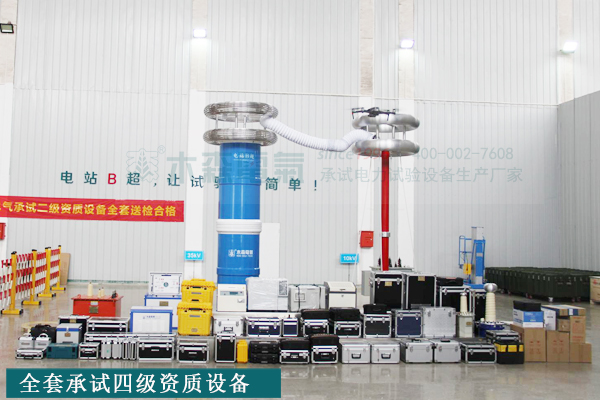

35kV變電站電氣試驗設備設備類別 機具設備名稱 單位 數量 規格 推薦型號 一、高壓發生設備 直流高壓發生器 套 1 DC : 120kV / 2mA ZGF-120kV/2mA 工頻耐壓試驗裝置 套 1 AC : 30kVA / 50kV YDJ-30kVA/50kV 變頻串聯諧振試驗成套裝置 套 1 75kVA / 750kV / 1A MSXB-f-108kVA/108kV 感應耐壓試驗裝置 套 1 5kVA / 360V 、 150Hz MSDBF-7.5kVA 二、電氣測量?jī)x器 高壓介質損耗測試裝置 臺 1 介質測量精度為1%
電容量精度為0.5%
抗干擾變頻MS-101D 三相繼電保護測試儀 臺 1 三相電壓電流各2組 MS-702A 回路電阻測試儀 臺 1 DC : ≥ 100A MSHL-100A 互感器伏安特性測試儀 臺 1 500V / 5A MS-601B 接地電阻測試儀 臺 1 MS-300D 變壓器直流電阻測試儀 臺 1 DC : ≥ 10A MS-510R 變壓器變比測試儀 臺 1 數字式0.5級 MS-100B 斷路器特性測試儀 臺 1 MSGK-E 絕緣電阻測試儀 臺 1 DC : 0 ～ 5000V 、 200GΩ MS-3126A 三、常用儀器儀表 兆歐表 只 1 D : 2500V ZC11D-10 兆歐表 只 1 DC : 500V ZC25-3 數字式雙鉗相位伏安表 只 1 測量電流 ： lmA ~ 5A SMG-3000
