110kV變電站電氣試驗包含哪些內容

責任編輯：穆森 人氣： 發表時間：2024-03-25 17:11:06

•
   110kV變電站電氣試驗是確保變電站設備安全、穩定運行的重要環節。這些試驗項目廣泛而復雜，涵蓋了變電站內各種主要設備的性能測試。以下是一些關鍵的110kV變電站電氣試驗項目：
  1、主變試驗：

  1. 電力變壓器試驗：包括繞組直流電阻測量、變比測試誤差測量、介質損失角測量、一分鐘直流泄漏測量、短路阻抗測量以及低電壓空載等。
  2. 電力變壓器有載分接開關試驗：主要進行電力變壓器有載分接開關切換試驗。
  3. 變壓器電容式套管試驗：涉及絕緣電阻和介質損試驗。
  4. 電力變壓器交流耐壓試驗：包括外施耐壓試驗和耐壓后絕緣電阻測量。

  2、站用變試驗：

  1. 絕緣電阻及吸收比、極化指數測量。
  2. 變壓比誤差及聯結組別測量。
  3. 繞組直流電阻測量。
  4. 低電壓空載及短路試驗。
  5. 繞組及套管的工頻耐壓試驗。

  3、SF6斷路器試驗：

  1. 絕緣電阻及耐壓試驗。
  2. 導電回路接觸電阻測試。
  3. 操作線圈及其動作電壓測試。
  4. 機械特性時間測試。
  5. 微水測試及密封性試驗。

         此外，可能還包括其他試驗項目，如絕緣電阻及吸收比試驗、直流電阻試驗、接線組別及電壓比試驗、介質損耗tgδ及電容量試驗、直流泄漏電流試驗、絕緣油試驗、額定電壓下的沖擊合閘試驗、檢查相位、互感器誤差試驗等。
         進行這些試驗時，必須遵循嚴格的安全操作規程，確保試驗人員的安全。試驗現場應有明確的組織措施和技術措施，包括試驗工作負責人、試驗安全負責人和試驗技術負責人的職責劃分，以及試驗設備的正確使用和試驗后的安全處理。
  通過這些電氣試驗，可以全面評估110kV變電站設備的性能狀態，及時發現和處理潛在的安全隱患，確保電力系統的穩定運行。

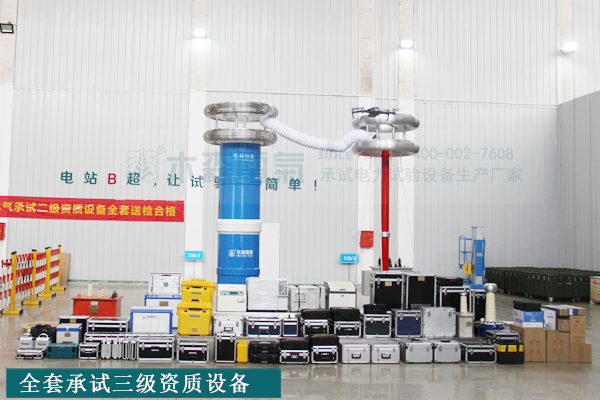

  110kV全套變電站電氣試驗設備清單如下：


  設備類別	機具設備名稱	單位	數量	規格	推薦型號
  一、高壓發生設備	直流高壓發生器	套	1	DC : 200kV / 2mA	ZGF-200kV/2mA
  	工頻耐壓試驗裝置	套	2	AC : 10kVA / 100kV	YDJ-10kVA/100kV
  	變頻串聯諧振試驗成套裝置	套	1	500kVA / 200kV / 2.5A	MSXB-f-540kVA/270kV
  	感應耐壓試驗裝置	套	1	5kVA / 360V、150Hz	MSDBF-15kVA
  二、電氣測量儀器	高壓介質損耗測試裝置	臺	2	介質測量精度為1%    電容量精度為0.5%    抗干擾變頻	MS-101D
  	回路電阻測試儀	臺	2	DC : ≥100A	MSHL-200A
  	互感器伏安特性測試儀	臺	1	1100V / 5A	MS-601D
  	接地電阻測試儀	臺	1	異頻法	MS-300D
  	電容電感測試儀	臺	1		MS-500L3
  	接地導通測試儀	臺	1	DC : 1A	MS-310C
  	變壓器直流電阻測試儀	臺	2	DC : ≥10A	MS-510R
  	變壓器變比測試儀	臺	1	數字式0.5級	MS-100B
  	變壓器繞阻變形測試儀	臺	1	頻響法	MSBR-2
  	有載分接開關測試儀	臺	1	I ≥ 3A	MS-207T
  	斷路器特性測試儀	臺	2		MSGK-F
  	氧化鋅避雷器阻性電流測試儀	臺	1		MSBL-IV
  	三相繼電保護測試儀	臺	2	三相電壓電流各2組	MS-1200
  	雷擊計數器檢測儀	臺	1		FCZ-II（棒式）
  	絕緣電阻測試儀	臺	2	DC : 0 ～ 5000V、200GΩ	MS-3126A
  三、油、氣試驗儀器	SF6檢漏儀	臺	1	靈敏度1ppmv	MS-403
  	SF6氣體微水測試儀	臺	1		MS-405
  四、常用儀器儀表	兆歐表	只	2	DC : 2500V	ZC11D-10
  	兆歐表	只	2	DC : 500V	ZC25-3
  	數字式雙鉗相位伏安表	只	2	測量電流 ： lmA ~ 5A	SMG-3000
