產品簡介
變頻串聯諧振耐壓試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。是運用串聯諧振原理設計的最新型交流耐壓試驗設備。傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統試驗變壓器的1/10～1/30）體積小，重量輕，易搬動，而且是分件式設計，便于根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。
變頻串聯諧振耐壓試驗裝置試驗主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、6kV-500kV變壓器的工頻耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、發電機的交流耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
變頻串聯諧振系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
變頻串聯諧振試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。
滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。
MSB系列變頻電源：有效抗干擾，采用變頻電源，強電場干擾下，測量精度與控制保護滿足要求、穩定度高，數據準確保護功能：被試品閃絡保護動作，以保護被試品、三種工作模式：全自動、手動、自動調諧手動升壓模式
MSDK高壓電抗器：快速散熱：獨家專利技術，貫穿散熱通道，散熱效率提升40%,無懼連續耐壓時間長、絕緣性能高：采用進口樹脂，一次性澆筑成型，有效提升耐高溫性100°、子口坡度設計，輕松串聯安裝，增爬裙設計，閃絡電壓提高25%
MSJLB系列激勵變壓器：進口材料+真空澆筑，散熱能力提升35%防水、防潮、耐高溫，抗環境干擾強、多組合輸出，轉換簡單，輸出抽頭適用多種用途高導磁硅鋼片損耗小，連細節簡單、人性化設計，手柄設計，抓握舒適，移動便捷
MSBC油浸式電容器：采用油浸式電容器：絕緣性高，耐熱性好，誤差小、精工制造：美國杜邦材料填充，特殊工藝灌封
產品參數
|
變頻串聯諧振常規配置選型 |
|||||
|
規格型號（kVA/kA） |
產品配置 |
用途 |
|||
|
變頻電源（kW） |
勵磁變壓器（kVA/kV） |
電抗器 （kVA/kV-個） |
電容分壓器（kV/pF） |
||
|
22/22 |
5.5 |
3-1.5 |
22/22-1 |
30/3000 |
10kV/300mm2電纜0.5km |
| 44/22 | 5.5 | 3-1.5 | 22/22-2 | 30/3000 | 10kV/300mm2電纜1km |
|
5.5 |
6-1.5/3 |
25/25-3 |
80/1000 |
10kV/300mm2電纜1.5km 35kV/300mm2 電纜0.4km 35kV主變的交流耐壓試驗 |
|
| 88/44 | 5.5 | 6-1.5/3 | 44/22-2 | 50/2500 | 10kV/300mm2電纜2km |
| 108/108 | 5.5 | 6-1.5/3/6 | 27/27-4 | 110/1500 | 10kV/300mm2電纜2km 35kV/300mm2電纜0.5km 35kV系統 |
| 108/54 | 5.5 | 6-1.5/3 | 27/27-4 | 60/2500 | 10kV/300mm2電纜2km 35kV/300mm2電纜0.5km |
| 135/22 | 7.5 | 7.5-1.5/3/6 | 33.75/27-4 | 110/1500 | 10kV/300mm2電纜3km 35kV/300mm2電纜1km 35kV系統 |
|
7.5 |
7.5-1.5/3/6 |
33.75/27-4 |
110/1500 |
10kV/300mm2電纜3km 35kV/300mm2電纜1km 35kV系統 |
|
| 176/22 | 7.5 | 7.5-1.5 | 44/22-4 | 30/3000 | 10kV/300mm2電纜4km |
| 162/54 | 11 | 11-1.5/3 | 40.5/27-4 | 60/2500 | 10kV/300mm2電纜3km 35kV/300mm2電纜1km |
| 162/108 | 11 | 11-1.5/3/6 | 40.5/27-4 | 110/1500 | 10kV/300mm2電纜3km 35kV/300mm2電纜1.2km 35kV系統 |
| 216/108 | 11 | 11-1.5/3/6 | 54/27-4 | 110/1500 | 10kV/300mm2電纜4km 35kV/300mm2電纜1.6km 35kV系統 |
| 216/216 | 11 | 11-2.5/5/10 | 36/36-6 | 220/1000 | 110kV GIS |
| 220/22 | 11 | 11-1.2 | 55/22/4 | 30/3000 | 10kV/300mm2電纜5km |
| 264/22 | 11 | 15-1.25 | 44/22-6 | 30/3000 | 10kV/300mm2電纜6km |
| 270/108 | 15 | 15-1.5/3/6 | 67.5/27-4 | 110/1500 | 10kV/300mm2電纜5km 35kV/300mm2電纜2km 35kV系統 |
|
15 |
15-4/8/16 |
45/45-6 |
270/500 |
35kV/300mm2電纜1km 110kV系統 |
|
| 324/316 | 15 | 15-2.5/5/10 | 54/36-6 | 220/1000 | 35kV/300mm2電纜2km 110kVGIS |
| 324/54 | 18.5 | 18.5-1.5/3 | 54/27-6 | 60/2500 | 10kV/300mm2電纜6km 35kV/300mm2電纜2.5km |
| 324/108 | 18.5 | 18.5-1.5/3/6 | 54/27-6 | 110/1500 | 10kV/300mm2電纜6km 35kV/300mm2電纜2.5km 35kV系統 |
| 324/270 | 18.5 | 18.5-4/8/16 | 54/45-6 | 270/500 | 35kV/300mm2電纜1.5km 110kV系統 |
| 405/108 | 22 | 22-1.5/3/6 | 67.5/27-6 | 110/1500 | 10kV/300mm2電纜8km 35kV/300mm2電纜3km 35kV系統 |
| 405/270 | 22 | 22-4/8/16 | 67.5/45-6 | 270/500 | 35kV/300mm2電纜3km 110kV系統 |
|
20/30 |
30-4/8/16 |
25/25-3 |
270/500 |
35kV/300mm2電纜2km， 110kV/300mm2 電纜0.5km 110kV系統 |
|
| 648/270 | 22/30 | 30-4/8/16 | 81/35-8 | 270/500 | 35kV/300mm2電纜4km， 110kV/300mm2 電纜1km 110kV系統 |
| 675/270 | 37 | 37-3/6/15 | 67.5/27-10 | 270/1000 | 35kV/300mm2電纜5km， 110kV系統 |
|
37 |
37-4/8/16 |
90/45-9 |
270/500 |
35kV/300mm2電纜6km 110kV系統 |
|
|
45 |
20-4/8/16 |
100/50-10 |
500/1000 |
110kV/600mm2電纜2km 220kV系統 |
|
| 1620/540 | 75 | 75-4/8/25 | 405/135-4 | 500/500 | 220kV/630mm2電纜0.8km 110kV/630mm2電纜2km 220kV系統 |
| 2080/500 | 75 | 75-4/8/25 | 520/130-4 | 500/5000 | 220kV GIS斷路器 110kV/800mm2電纜2.5km |
| 2400/800 | 132 | 132-10/20/40 | 600/200-4 | 800/1000 | 500kV GIS 開關 500kV 主變中性點 |
|
200 |
200-5/10/35 |
1000/2000-4 |
800/1000 |
500kV GIS 開關 500kV 主變中性點 220kV/630mm2電纜1.2km 110kV/630mm2電纜3.5km |
|
| 4680/130 | 200 | 200-1.5/3/6/35 | 1170/65-4 | 130/4000 | 110kV/1000mm2電纜5km 35kV/300mm2電纜10km 10kV/300mm2電纜10km |
|
200 |
200-3/6/35 |
2025/135-4 |
500/500 |
220kV/1000mm2電纜4km 110kV/1000mm2電纜10km 35kV/240mm2電纜1.3km 220kV系統 |
|
| WJ-300kW | 300kW局放主機、9208局放儀4通道（含定位功能） | 300-10*2/35 | 無局放補償電抗器 525/25/35-4 |
135kV/1500pF | 110kV 400MVA和220kV240MVA 感應電壓帶局部放電測量 |
|
WJ-300kW/5980kVA/220kV |
300kW局放主機、9208局放儀4通道（含定位功能）30 |
300-2*正負4/10/35 |
無局放補償電抗器350/35-4 無局放電抗器 1495/130-4 |
無局放電容分壓器兼耦合電容100kV/500pF 無局放電容分壓器 500kV/1500pF |
110kV 400MVA和220kV240MVA 感應電壓帶局部放電測量 220kV/1000mm2電纜23km 110kV/1000mm2電纜26km 220kV系統 |
|
450kW局放主機、2002局放儀2通道（選配） |
450-2*5/15/2*35 |
無局放補償電抗器 700/35-4 無局放電抗器 4400/220-2 |
無局放電容分壓器兼耦合電容 100kV/300pF 無局放電容分壓器 250kV/500pF |
220kV240MVA 感應電壓帶局部放電測量 220kV/1200mm2電纜10km 220kV GIS、開關的交流耐壓帶局部放電測量 |
|
 |
 |
 |
 |
|
5.5/7.5kW變頻電源 輸入電壓：三相380V/50Hz 輸出最大電流：8.36A/11.4A 輸出電流：13.75A/18.75A |
30kW/37kW變頻電源 輸入電壓：三相380V/50Hz 輸出最大電流：45.8A/56.22A 輸出電流：75A/92.5A |
45/55/75kW變頻電源 輸入電壓：三相380V/50Hz 輸出最大電流：68A/83A/113A 輸出電流：112A/137A/187A |
220kW變頻電源 輸入電壓：三相380V/50Hz 輸出最大電流：334A 輸出電流：500A |
 |
 |
 |
 |
| I型高壓電抗器 額度電流：1A/1.25A/1.5A 輸出電壓：27kV |
II型高壓電抗器 額度電流：2A/2.5A 輸出電壓：27kV |
III型高壓電抗器 額度電流：2A/3A 輸出電壓：50kV/27kV |
大容量高壓電抗器 額度電流：405kVA 輸出電壓：135kV |
 |
 |
 |
 |
|
6kVA激勵變壓器 額度容量：6kVA 輸入電壓：0-400V單相 輸出電壓：1.5/3/6kV/0.4kV |
7.5kVA激勵變壓器 額度容量：7.5kVA 輸入電壓：0-400V單相 輸出電壓：1.5/3/6kV/0.4kV |
10/11kVA激勵變壓器 額度容量：10/11kVA 輸入電壓：0-400V單相 輸出電壓：1.5/3/6kV/0.4kV |
15kVA激勵變壓器 額度容量：15kVA 輸入電壓：0-400V單相 輸出電壓：4/8/16kV/0.4kV |
 |
 |
 |
 |
|
110kV電容器分壓器 額度電壓：110kV 高壓電容量：1000pF 分壓比：1500:1 |
270kV電容器分壓器 額度電壓：270kV 高壓電容量：1000pF 分壓比：3000:1 |
500kV電容器分壓器 額度電壓：500kV 高壓電容量：1000pF 分壓比：5000:1 |
800kV電容器分壓器 額度電壓：800kV 高壓電容量：1000pF 分壓比：8000:1 |
產品圖集
 |
 |
 |
 |
|

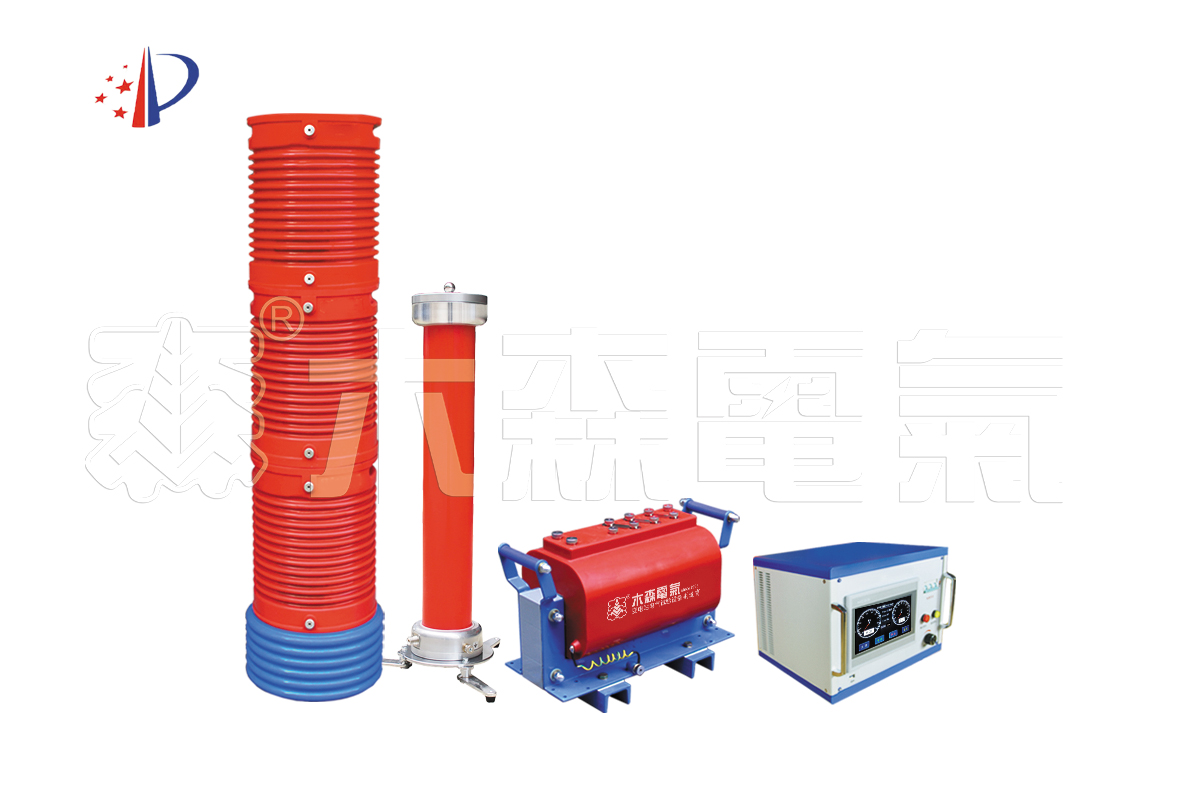

75kVA/75kV串聯諧振 10kV/300mm2電纜1.5km 35kV/300mm2 電纜0.4km 35kV主變的交流耐壓試驗 |

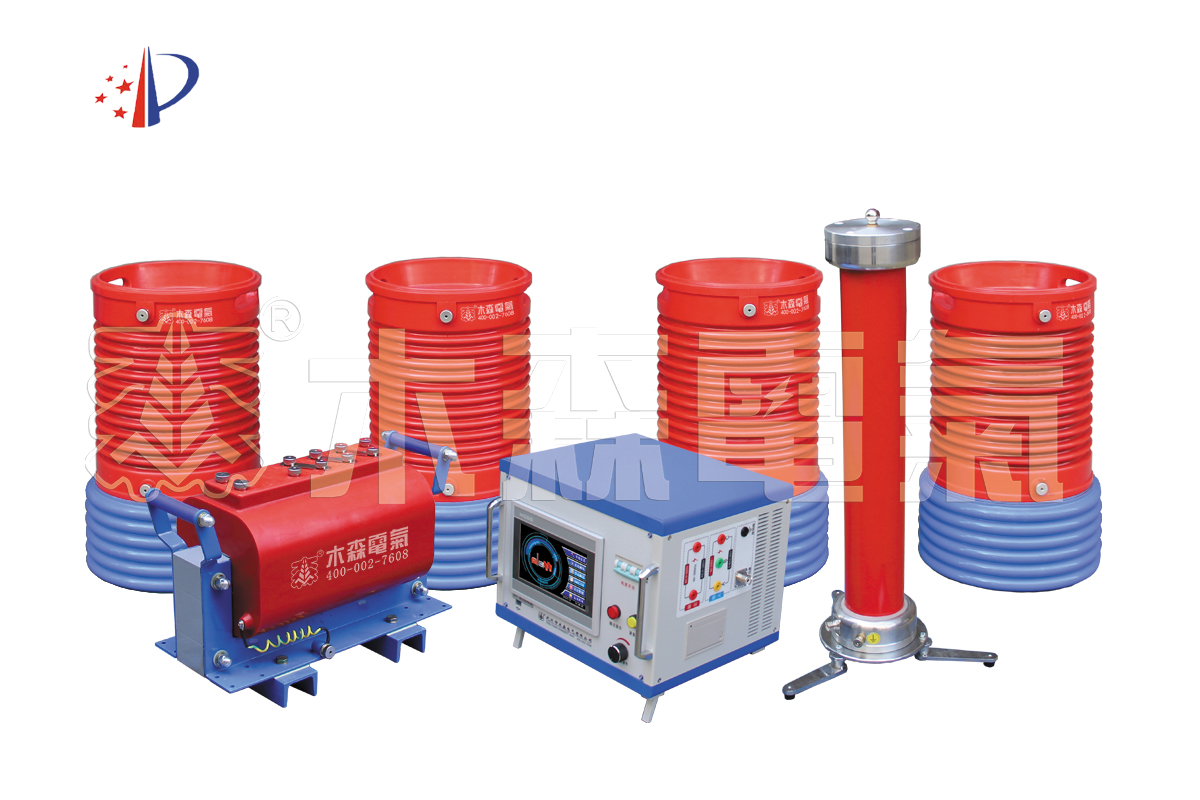

108kVA/108kV串聯諧振試驗裝置10kV/300mm²電纜2km 35kV/300mm²電纜0.6km 10kV/20000kVA主變 |

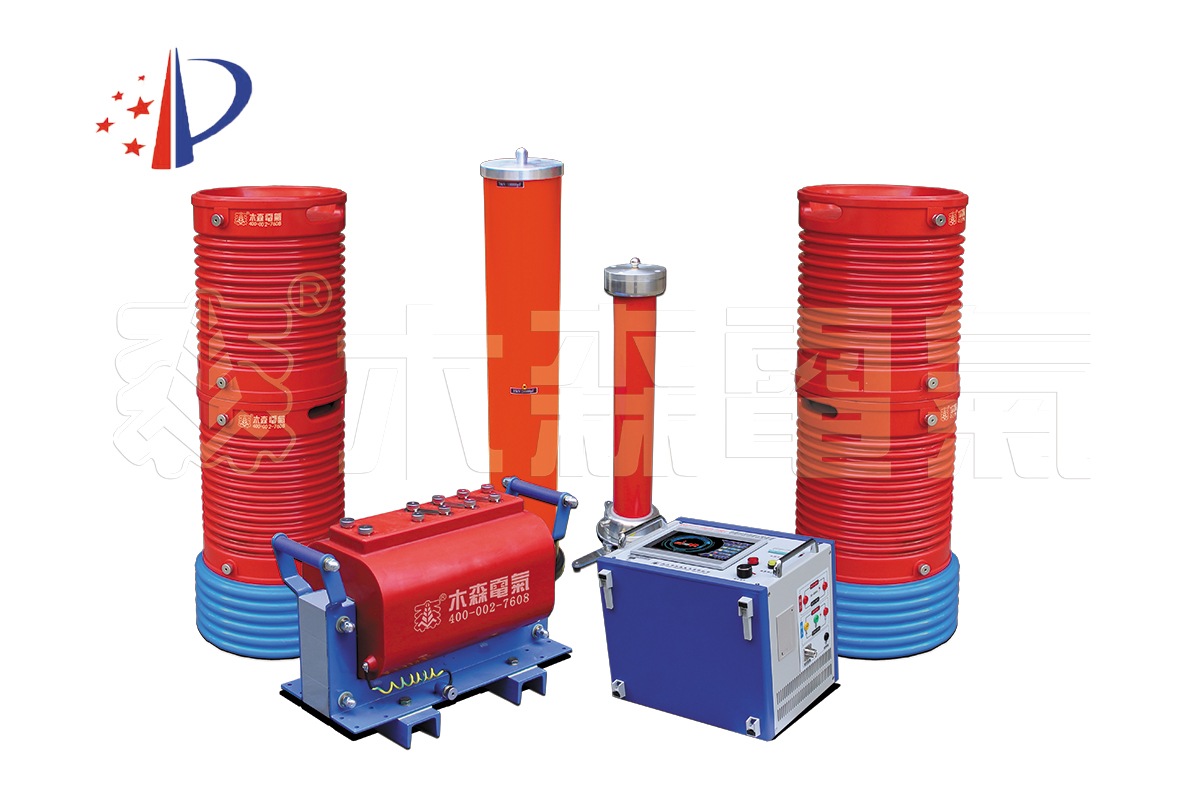

135kVA/108kV串聯諧振試驗裝置10kV/300mm²電纜3km 10kV主變,35kV/300mm²電纜1km 35kV主變,35kV開關、互感器 |

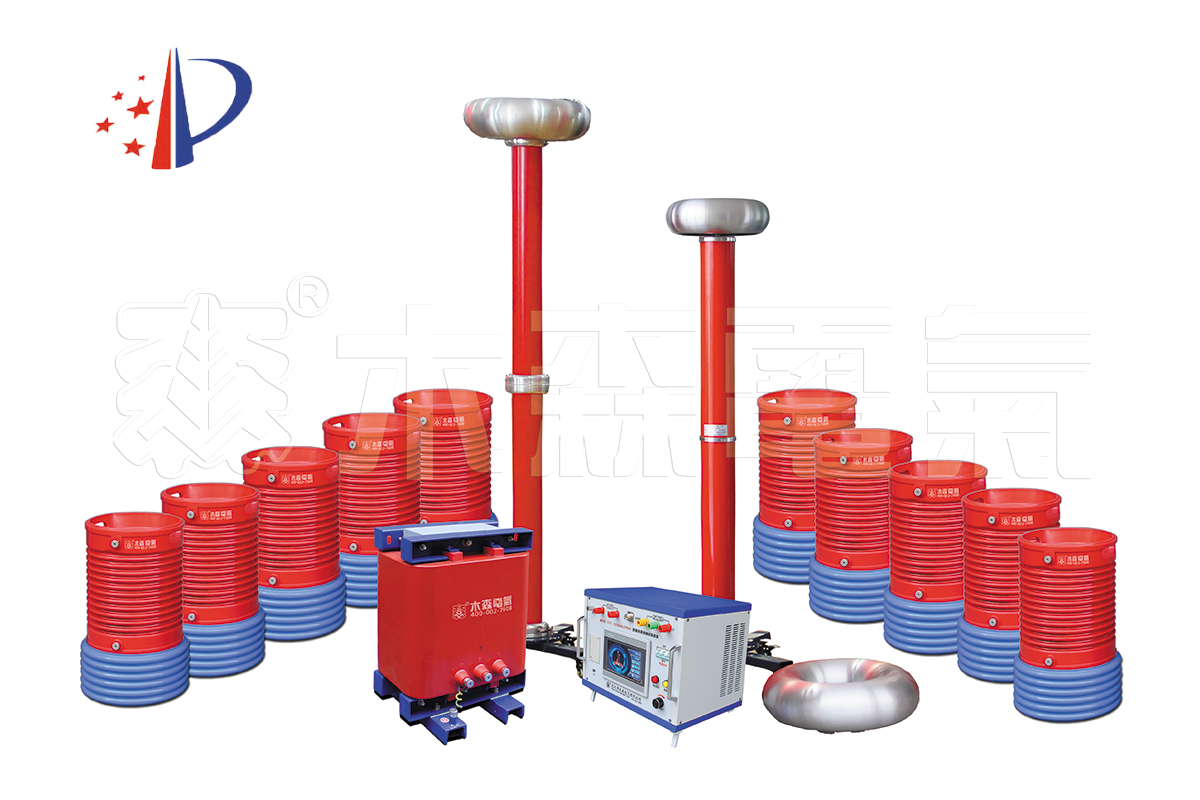

270kVA/270kV調頻串聯諧振 10kV/300mm²電纜5km 35kV及以下電壓等級GIS,開關等變電站35kV/300mm²電纜2km |
 |
 |
 |
 |

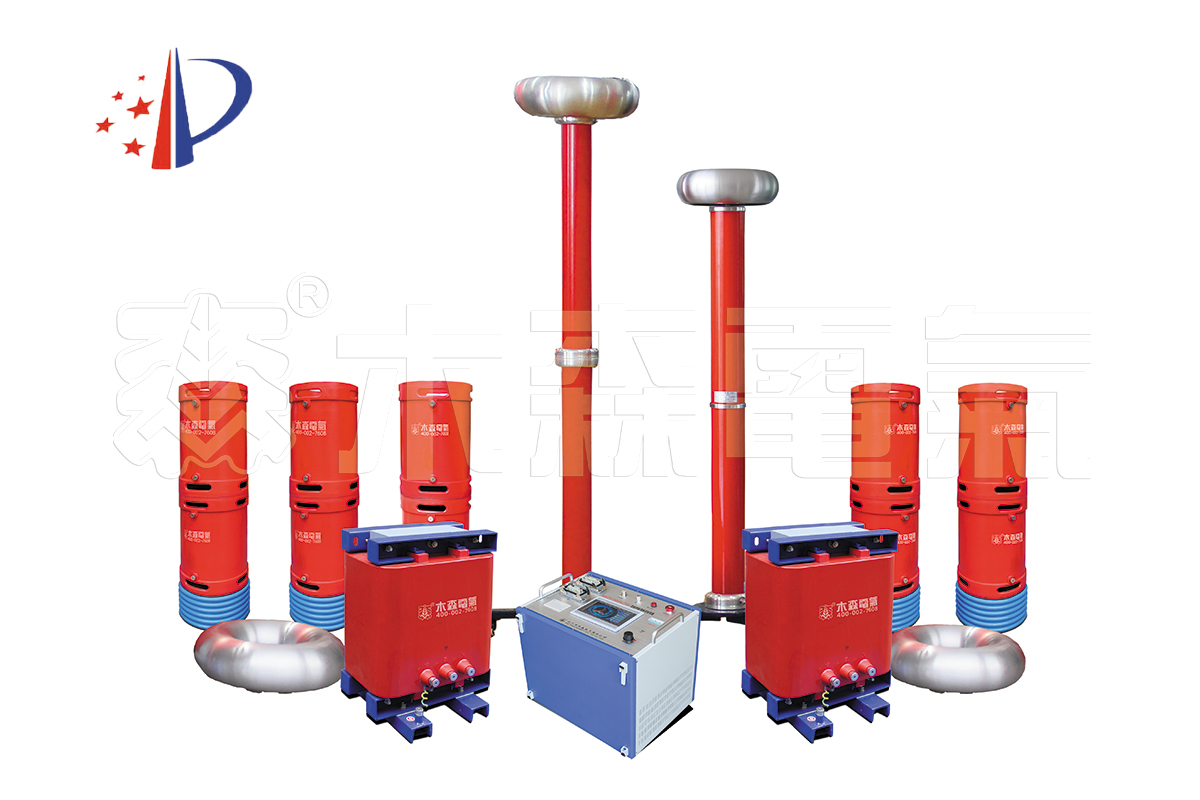

| 540kVA/270kV串聯諧振裝置 10kV/300mm²電纜8km 35kV/300mm²電纜4km 110kV/400mm²電纜0.7km |

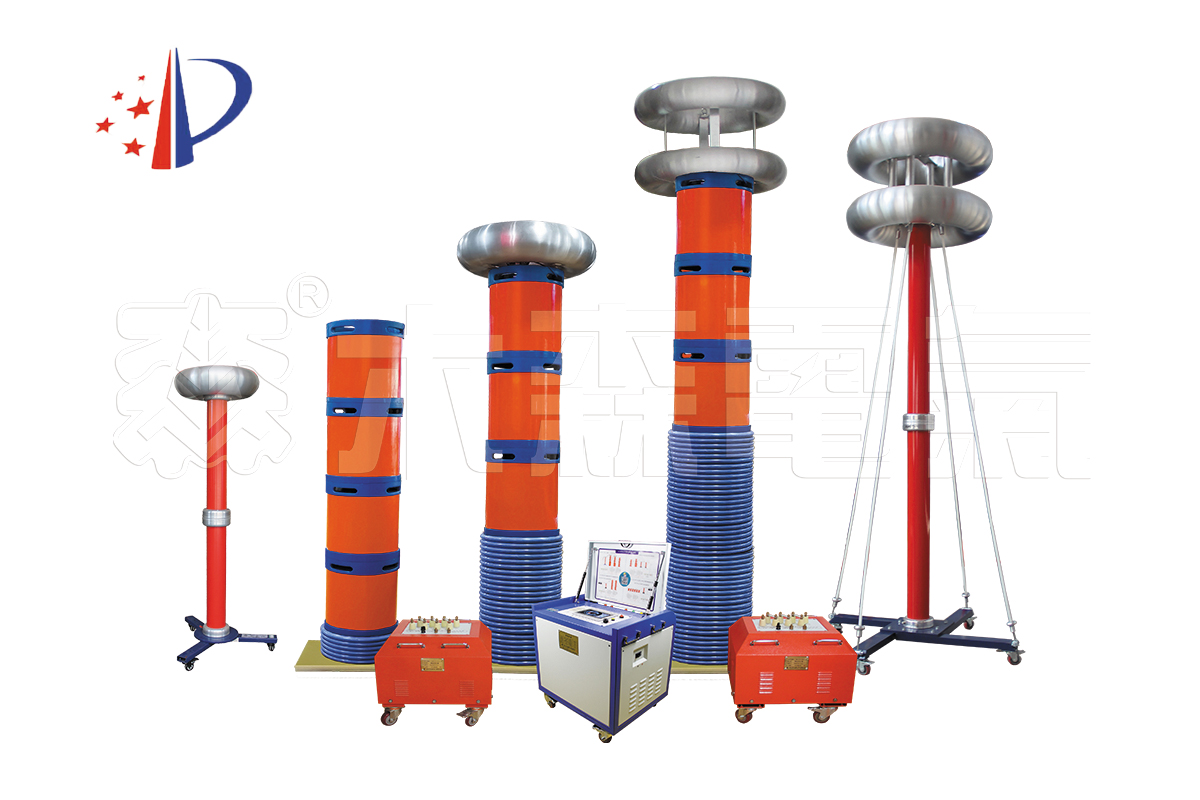

1000kVA/500kV變頻串聯諧振 35kV/630mm²電纜3km, 110kV/630mm²電纜1km 110kV及以下斷路器、PT、CT、絕緣子 |

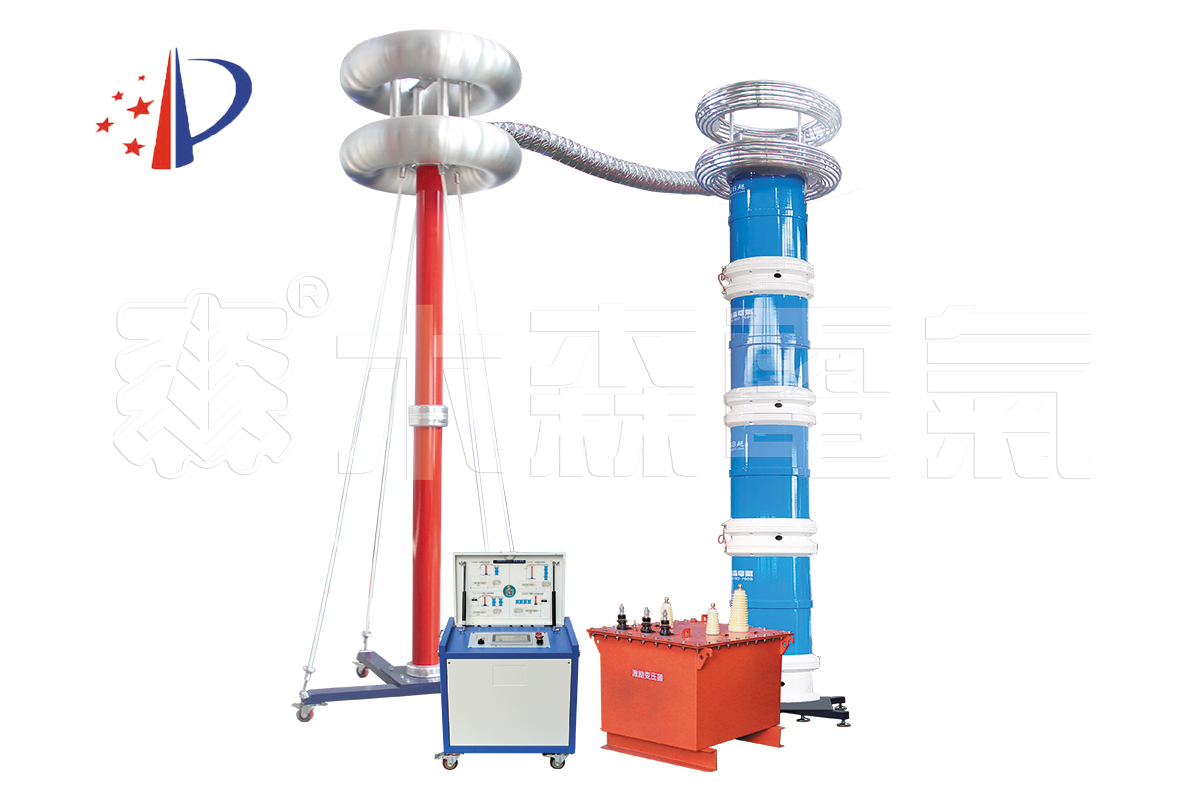

1620kVA/540kV變頻串聯諧振 35kV/630mm²電纜2km 35kV/240mm²電纜3km 35kV 及以下斷路器、PT、CT、絕緣子 |

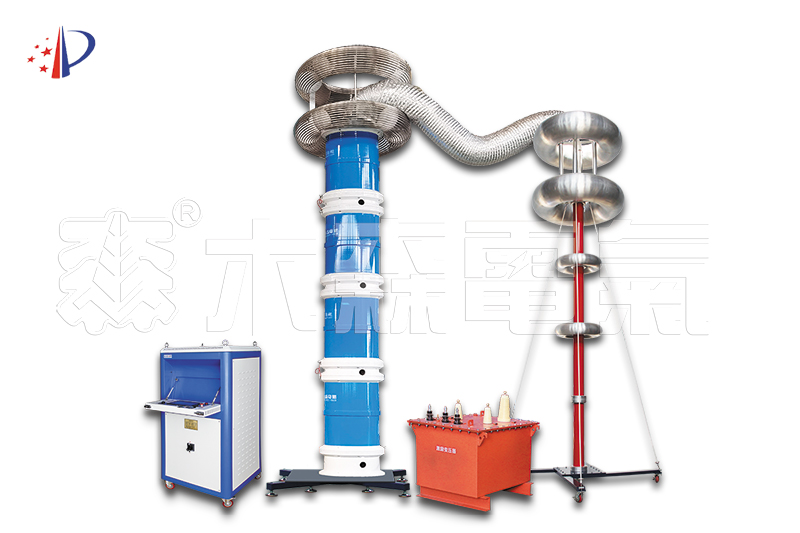

4000kVA/800kV變頻串聯諧振 110kV/630mm²電纜3.5Km 220kV/630mm²電纜1.2km 500KV及以下電壓等級開關、互感器 |
 |
 |
 |
 |
|

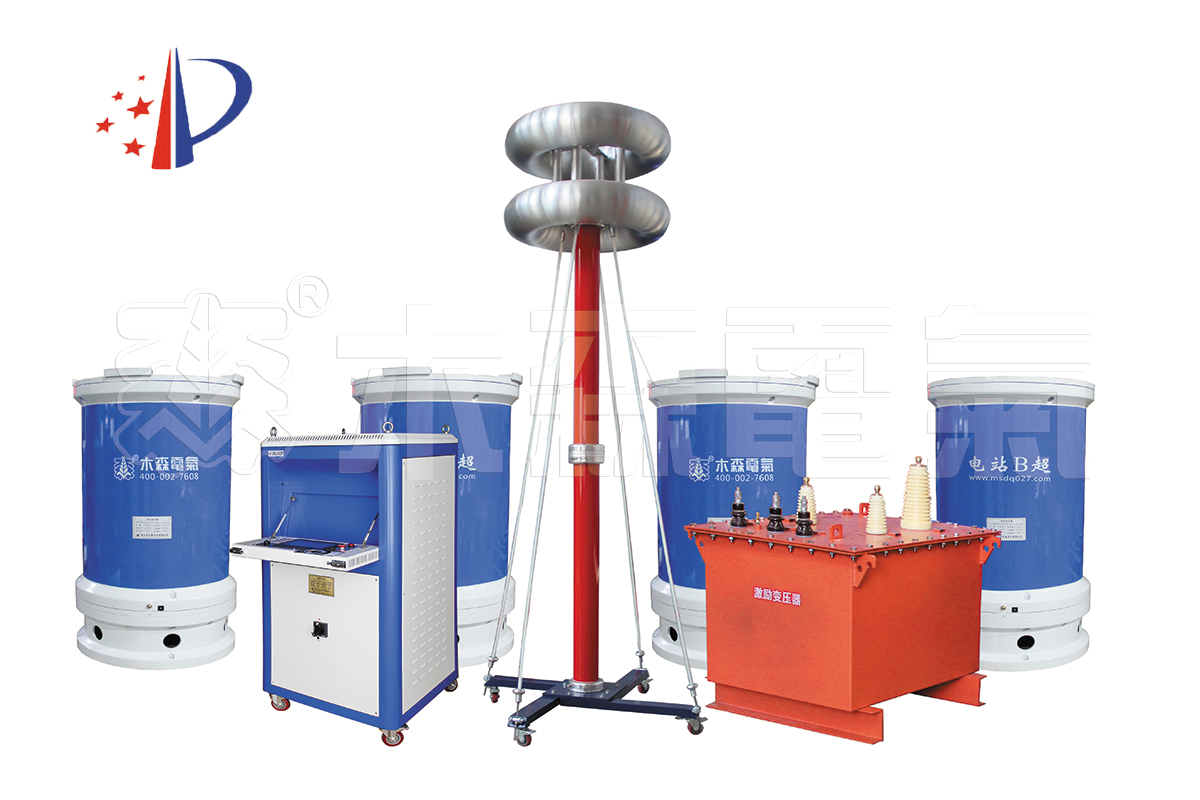

8100kVA/500kV變頻串聯諧振110kV/1000mm²電纜10km 220kV/1000mm²電纜4km |

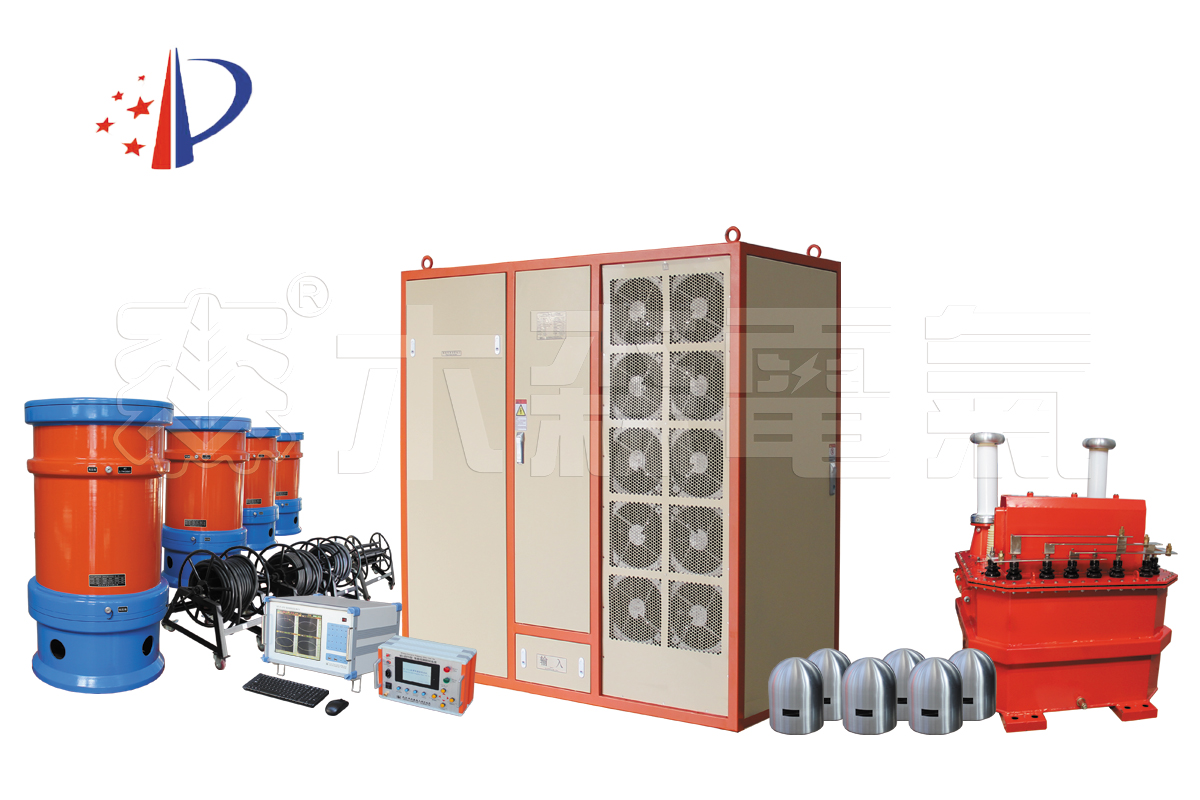

300KW變壓器感應電壓帶局放測量裝置 滿足220kV變壓器的感應耐壓及局放試驗,容量240MVA |

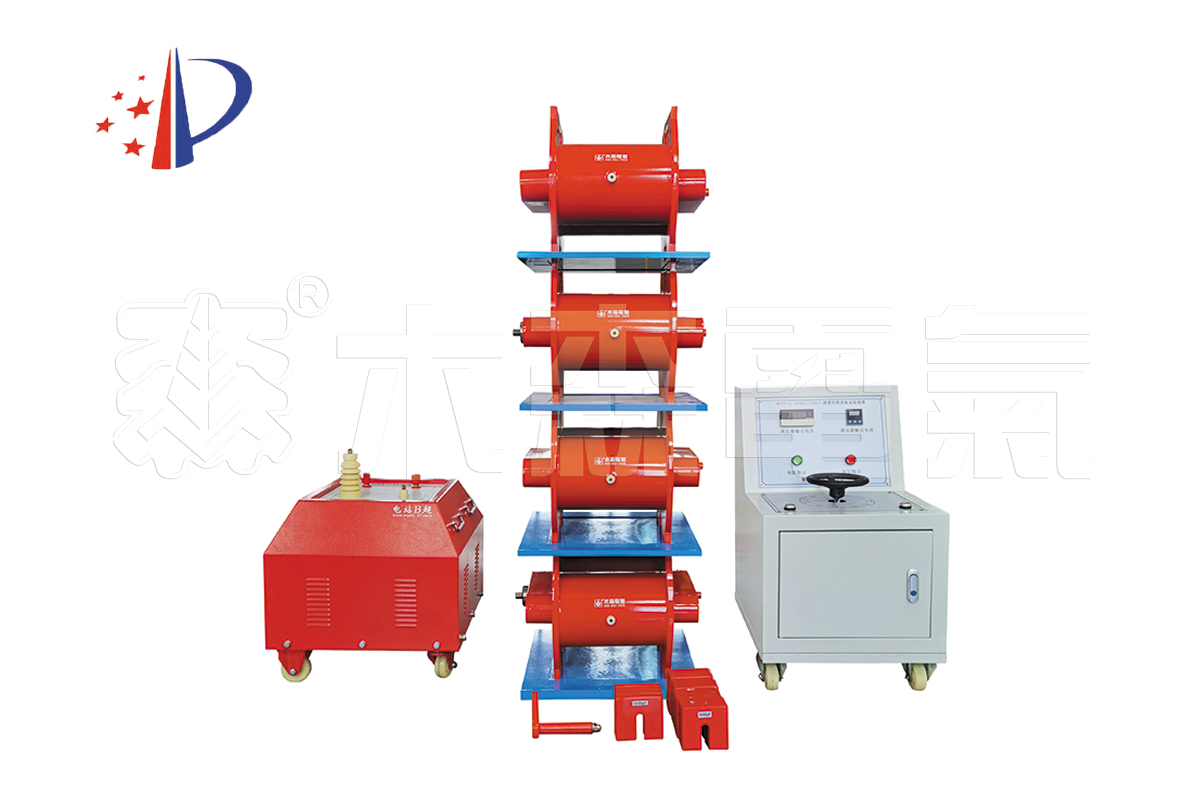

80kVA/160kV調感串聯諧振 滿足110kV-330kV電容式或電磁式電壓互感器校驗誤差試驗 |
176kVA/44kV串聯諧振試驗裝置 滿足600MW～1000MW及以下火力發電機 |
 |
 |
 |
 |
|
270kVA-108kV變頻串聯諧振 10kV/400mm²電纜5km 35kV/400mm²電纜2km 35kV/31500kVA主變 |
405kVA/108kV串聯諧振試驗裝置10kV/300mm²電纜8km 10kV/20000kVA主變 35kV/300mm²電纜 |
675kVA/108kV串聯諧振裝置 10kV/300mm²電纜12km 35kV/400mm²電纜5km 35kV/31500kVA主變 |
675kVA/270kV串聯試驗裝置 10kV/300mm²電纜7km 10kV/20000kVA主變 35kV/300mm²電纜5km |
 |
 |
 |
 |
|
810kVA/270kV串聯諧振 10kV/300mm²電纜10km 35kV/400mm²電纜4km 110kV/630mm²電纜1km |
1125kVA/270kV串聯諧振 10kV/240mm²電纜6km 35kV/400mm²電纜4km 110kV/1200mm²電纜1km |
1350kVA/54kV串聯諧振裝置 10kV/300mm²電纜 10kV/300mm²電纜 35kV/240mm²電纜 |
1350kVA/270kV/27kV串聯諧振 35kV/300mm²電纜10km 10kV/800mm²電纜0.5km 110kV/63000kVA變壓器全絕緣 |
 |
 |
 |
 |
|
2160kVA/270kV串聯諧振 110kV/1200mm²電纜2km,110kVGIS、開關等電氣設備 |
1600kVA/800kV串聯諧振 110kV、220kV、330kV、500kV電壓 滿足220kV鉸鏈電纜 滿足110kV鉸鏈電纜 |
1680kVA/270kV串聯諧振試驗裝置10kV/300mm²10km 35kV/300mm²電纜5km 110kV互感器、GIS |
2600kVA/130kV串聯諧振 10kV/300mm²電纜12km,35kV/300mm²電纜18km,110kV/630mm² 電纜3km |
 |
 |
 |
 |
|
2500kVA/500kV串聯諧振試驗裝置110kV/630mm²電纜1.5km 220kV/630mm²電纜1.5km |
2700kVA/54kV串聯諧振試驗裝置 35kV/400mm²電纜5km 35Kv/300mm²電纜 |
8100kVA/270/135kV變頻串聯諧振110kV/1000mm²10km電纜 220kV/1000mm²4km電纜 |
